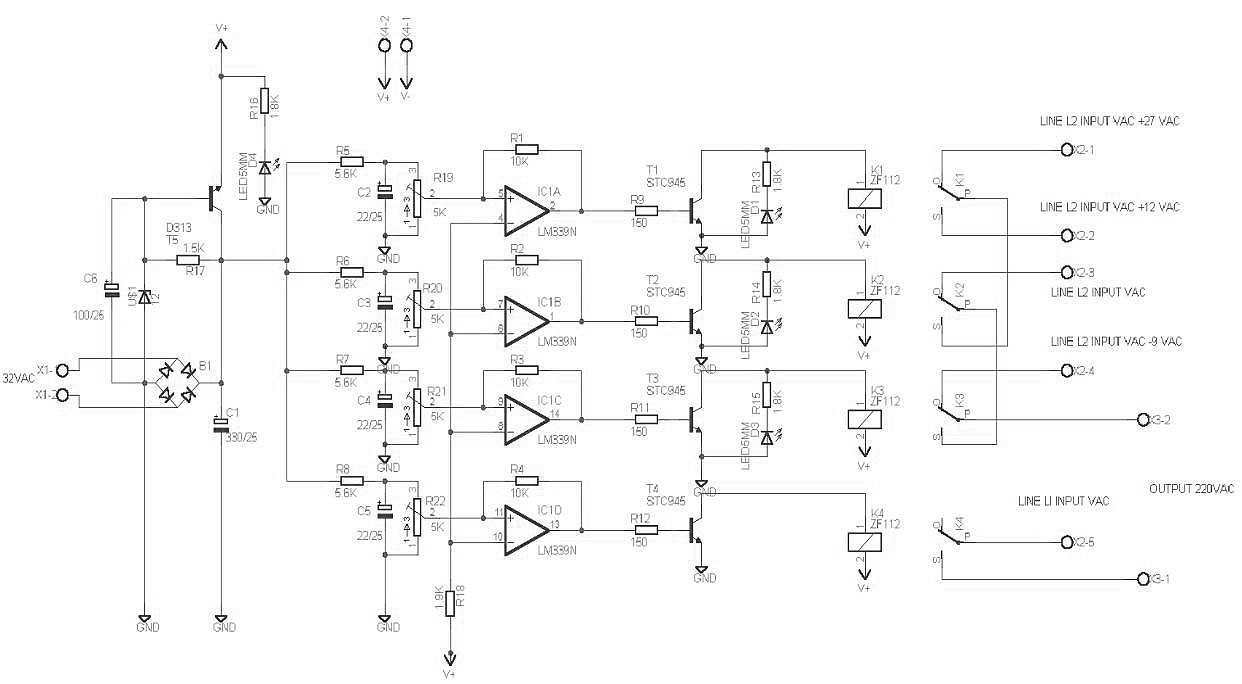

El presente circuito
pertenece a la parte de control de un estabilizador de 1000W que se usa
comúnmente en equipos de cómputo, posee una buena velocidad de
respuesta ante los cambios de voltaje AC de entrada de 180VAC a 240VAC.
Además indica mediante LEDs el estado de la lína de entrada.
Las caraterísticas del
integrado LM339N las puedes encontrar en datasheets que lo puedes
descargar de la página de National

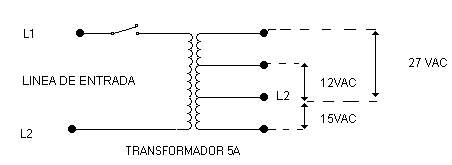

Semiconductor. Con respecto a las características del transformador,
éste posee un bobinado especial, el cual tiene que ser armado por una
persona especializada. Dicho transofrmador posee cuatro salidas en el
secundario, las cuales cumplen la funcion de elevar o disminuir el
voltaje con respecto al primario, estas salidas van conectadas al
circuito que se encuentra en la parte superior segun como está indicado.
Este estabilizador
necesita ser calibrado, posee tres rangos que se regulan con
potenciómetros, el cual tienen que ser calibrados de acuerdo a la
estabilidad de tu línea doméstica.
~Tener cuidado en
la elaboración de este diseño, ya que utiliza el voltaje de línea
doméstica (220VAC).
Documento redactado por
"El Chavo", Abril 2003
